Как разобрать iPhone 4s

Как разобрать iPhone 4s

Просмотров: 84
0

 Одним из самых популярных и пока еще широко используемых устройств компании Apple является знаменитый смартфон iPhone 4s, в свое время создавший прорыв яблочной компании. Но, к сожалению, случаются некоторые ситуации, когда требуется разборка iPhone 4s. Например, заменить батарею (обычно батарея меняется раз в 2-3 года на этом устройстве), заменить дисплейный модуль или произвести замену некоторых микросхем на системной плате. В любом случае, для проведения этих и иных операций требуется знать, как разобрать iPhone 4s.

iPhone 4s как разобрать фото  Прежде чем разбирать свое устройство, нужно убедиться в том, что в наличии имеются все необходимые инструменты: в основном понадобятся отвертки и лопатка. Здесь используется специфическая отвертка в форме звездочки для снятия нижних болтов.

 Итак, для разбора айфона нужно следовать следующим обобщенным инструкциям:

  1. Откручиваем отверткой в форме звезды два нижних болта (они удерживают заднюю крышку).
  2. Снимаем заднюю панель легким сдвигом, под ней находится батарея и плата в защитных пластинах.

разбор iPhone 4s фото

  1. отсоединяем шлейф батареи и лопаткой (либо специальной этикеткой, если она присутствует) снимаем батарею.

разборка iPhone 4s фото

  1. шлейф камеры (также при помощи лопатки).

Айфон 4с как разобрать фото

  1. помощи крестовой отвертки откручиваем удерживающие плату болту и снимаем ее.
  2. Аккуратно вытаскиваем шлейф дисплейный и снимаем модуль.
  3. При необходимости снимаем всю периферию с дисплейного модуля (фронтальная камера, кнопка «Домой», шлейф кнопки «Домой».
  4. Доснимаем с корпуса все остальные шлейфа при помощи крестовой отвертки и лопатки.

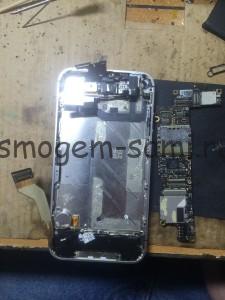

 как разобрать iPhone 4s разборка фото

  1. пластины на системной плате устройства крепятся на ряд защелок, которые находятся сбоку. Они снимаются при нагреве пластин при помощи фена и аккуратным поднятием пинцетом или лопаткой. При прогреве можно добавить каплю флюса на защитную пластину для достижения результата без перегрева самой платы.
  2. Сборка аппарата производится в обратном порядке.

 Как видно, разборка Iphone 4s не занимает много времени и сил. Главное, при совершении этапов разбора не потерять болты, которые легко падают и отскакивают на пару метров. Стоит заметить, что при работе с платой и шлейфами нужно быть предельно аккуратным, иначе есть риск повреждения дорожек, что приведет к замене поврежденных деталей или перепайке дорожек при возможности.
