 Установка стропильной системы — один из важных этапов постройки дома.

 Традиционно материалом для стропил в жилых домах служит дерево. У него меньший коэффициент теплопроводности, и в результате чего, в таком доме будет теплее.

 Перед покупкой пиломатериалов необходимо определиться со следующими параметрами:
— вид стропильной системы (наслонная или висячая);
— периметр здания;
— расчет нагрузки на кровлю с учетом снега;
— форма кровли.

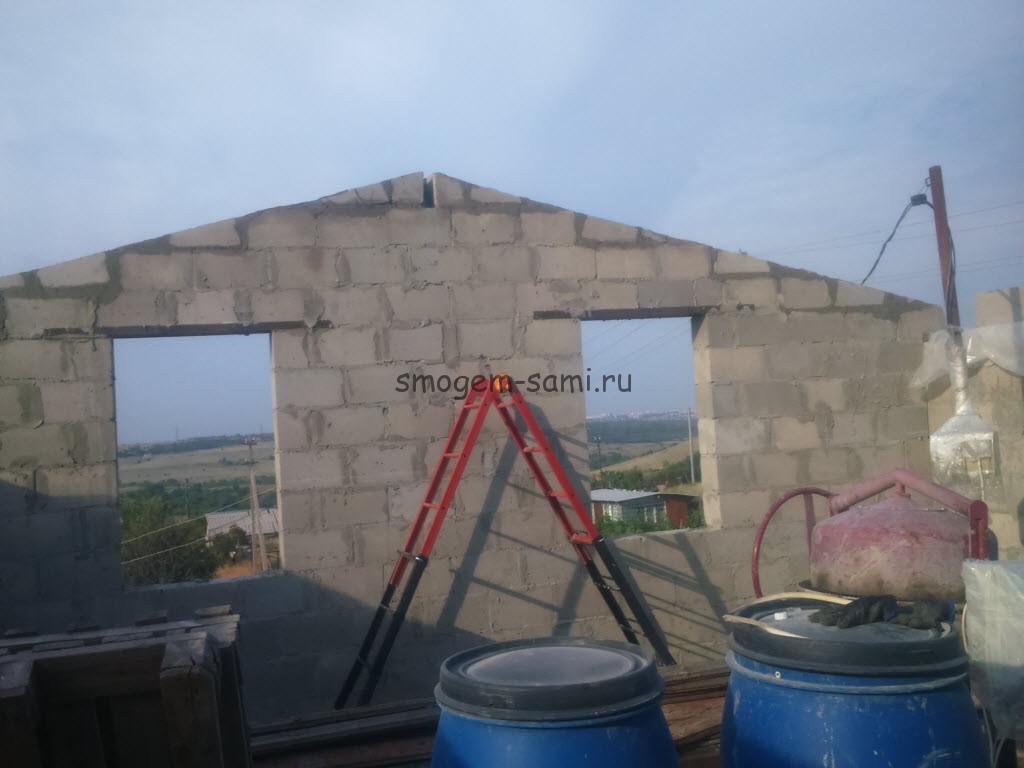

установка стропильной системы наслонной  Далее описано обустройство стропильной системы на основе наслонных стропил при двускатной форме крыши.

 Необходимо приготовить следующие материалы:
— доска, брус
— металлический крепёж (уголки, пластины, саморезы, анкера)
— инструменты (ножовка, торцовочная ножовка, электрическая торцовка, молоток, шуруповёрт, биты, гидроуровень, лестница либо леса).

 Установка мауэрлата:

 В первую очередь, проверяется геометрия здания на диагональ и уровень, если все правильно, укладывается мауэрлат. Многие монтируют его прямо на каменную (блочную) стену. Но лучше это сделать, как в данном случае — на армированный пояс. В качестве мауэрлата служит брус, либо доска. Обязательно после закупки леса (качество перед покупкой лучше проверить лично) обработать его огне-, био-защитными средствами, которых сейчас на рынке огромного множество. В данном случае взята доска 50 X 200 мм. Укладывается мауэрлат на подложку, чтобы доска не впитывала влагу от стены. Подложкой в большинстве случаев служит рубероид. Крепится мауэрлат к армированному поясу с помощью шпилек, которые предварительно монтируются в тело армопояса. Если заранее не позаботились о них, то мауэрлат крепят на анкера, с шагом 40-60см. Перед заливкой армирующего пояса, шпильки желательно привязать проволокой, либо приварить к арматуре, тогда они будут надёжно стоять в армированном поясе. Притягивают мауэрлат к армирующему поясу гайками через большие шайбы, далее контрогаят.

 После укладки и закрепления мауэрлата устанавливается центральная балка. Чтоб правильно ее установить, необходимо вымерить середину здания, не забывая при монтаже выравнивать балку с помощью гидроуровня. В данном случае, чтобы крыша не прогибалась под тяжестью снега (так как использовалась в центральной части доска 50*200, а не брус) устанавливаются две опорные балки того же размера, которые служат разделением этажа на комнаты.

 Далее выставляются заранее подготовленные на торцовочном станке стропила. Расстояние между стропилами (шаг) нужно предварительно рассчитать. В данном случае шаг составил 60 см.

 Установка стропил:

 В первую очередь выставляются крайние стропила и проверяются гидроуровнем. По верху и низу стропил натягивается бечёвка, после чего выставляются остальные стропила, предварительно фиксируемые саморезами. Бечевка необходима для того, чтобы точно знать, что все стропила стоят на одном уровне, поскольку доска не всегда хорошо откалибрована, и встречается разбег в размере до 1,5 сантиметров. Если пропустить этот вид работ, то можно столкнуться с неприятностями при укладке кровельного покрытия, например кровельного профлиста.

 После того, как стропильная доска выставлена на мауэрлат и на опорную доску, она закрепляется с двух сторон усиленными оцинкованными уголками на оцинкованные саморезы.

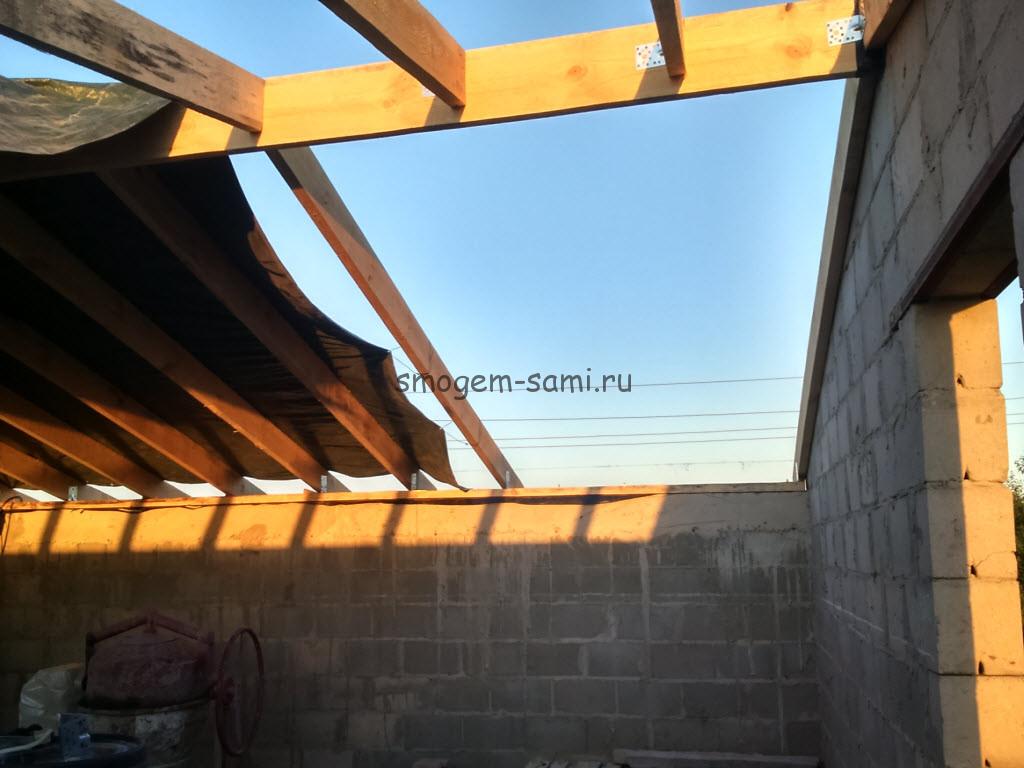

наслонная стропильная система установка  На одно стропило используется четыре металлических уголка, выходит немного дороже, чем с двумя, но впоследствии стропила менее деформируются, и более надежно закрепляются.

 Далее производятся работы по укладке гидро-, пароизоляционного материала с внутренней стороны стропил, но это уже совсем другая история……

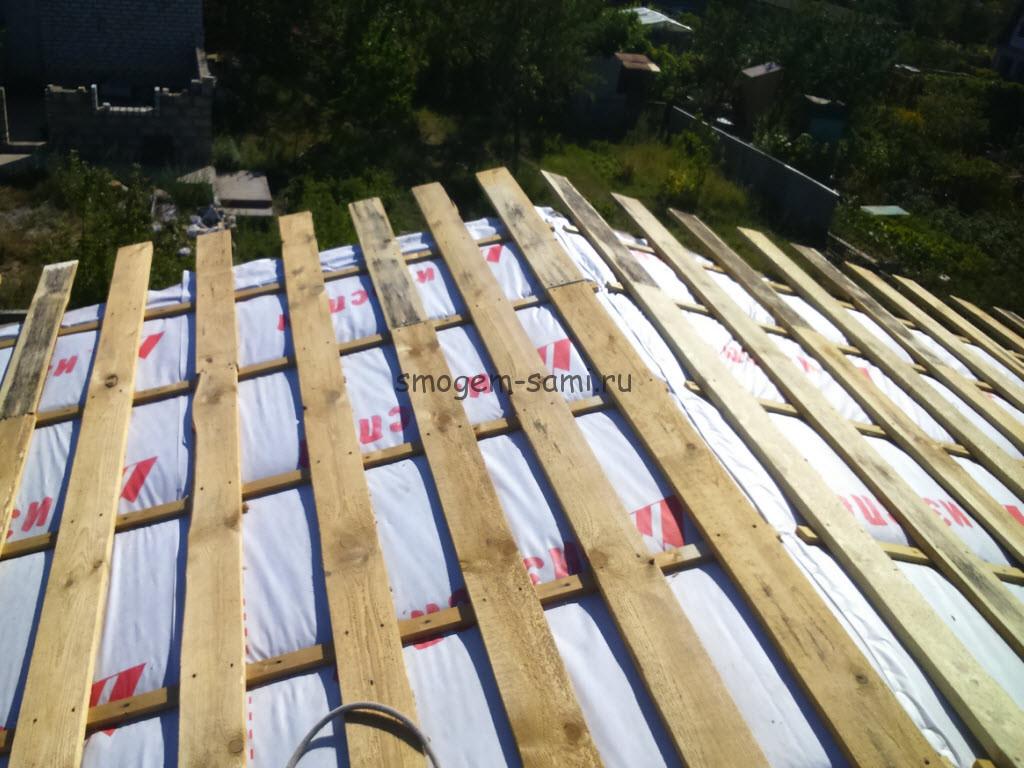

установка стропил для наслонной стропильной системы
