 По задумке сделать камин из кирпича своими руками нужно как отдельно стоящее строение, под топкой расположить дровницу. А находится он практически в центре гостиной в строящемся каркасном двухэтажном доме. Первоначально в его задачи входили такие функции:

  • Дополнительный обогрев помещений, как первого, так и второго этажей (а для этого необходимо правильно выложить камин);
  • Дополнительная вентиляция для помещений первого этажа;
  • Дополнительная точка поддержки перекрытия второго этажа

 Перед началом работ решено было совместить функции камина с мангалом. Поэтому проект камина был пересмотрен, и было принято решение строить его по классической технологии без зольников и колосников. Данное совмещение (с мангалом) позволяет использовать камин, как печь открытого типа, пригодную для приготовления шашлыка и барбекю. Как оказалось, это не такая уж тяжёлая задача.

 Так как сделать камин из кирпича нужно в доме, который тоже в свою очередь строился, и стяжки полов еще не были выполнены, процесс его возведения разделился на четыре стадии.

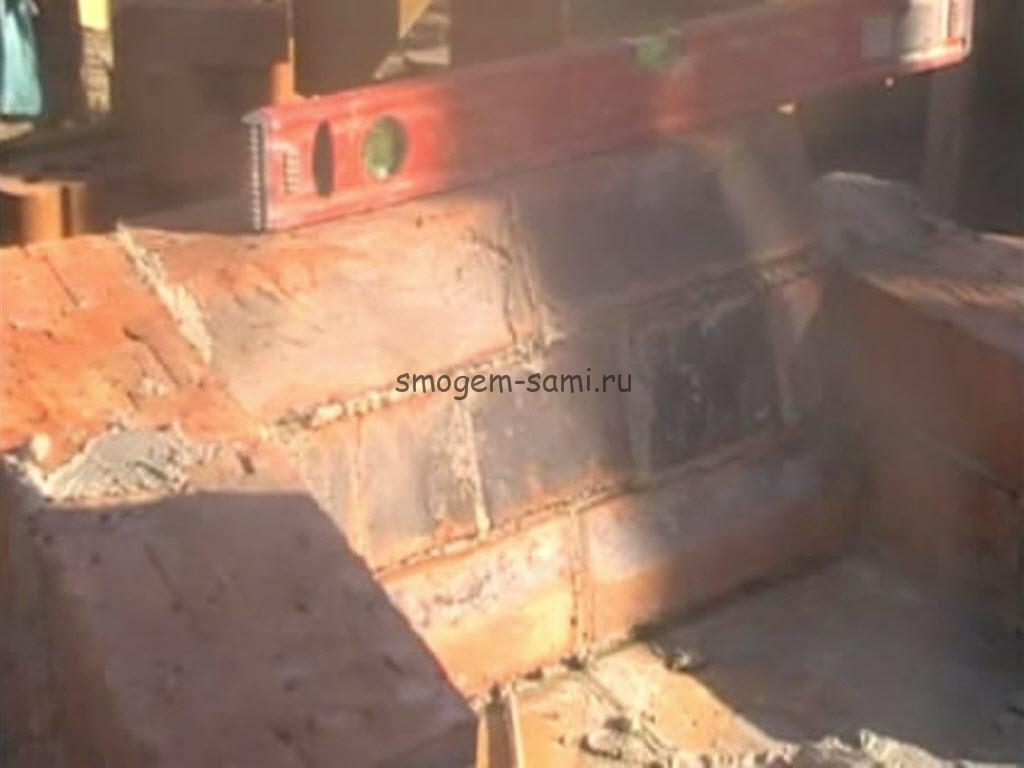

 1. Строительство фундаментной плиты – отрезок работ, который не потребовал особой квалификации печника. Единственно, первый ряд необходимо выложить с высокой точностью соблюдения горизонтального уровня. Выкладывается фундамент в четыре ряда из кирпича б/у на самый обычный цементно-песчаный раствор. Высота фундаментной плиты определяется уровнем будущей стяжки пола с утеплением. В данном случае — 300 мм.

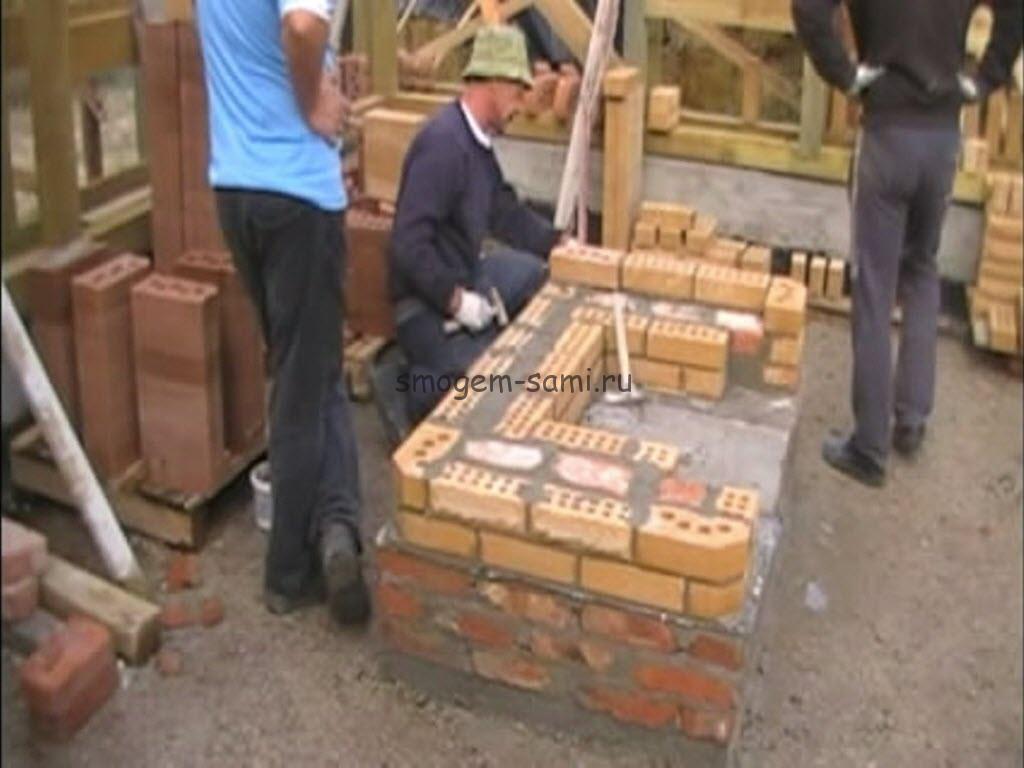

как сделать камин с дровницей фото  2. Через день (фундаменту немного подсох) на готовый постамент возводится сам камин, внизу которого располагается дровница. Она не должна быть подвержена тепловым воздействиям.

 Выложить её можно следующим образом: на плиту, под основание стен настилается рубероид. Сами стены дровницы состоят из трех слоёв. Снаружи и внутри ложатся ряды из кирпича силикатного пустотелого полуторного марки «Лицевой М-150 жёлтый». В эти ряды снаружи по углам монтируются декоративные гиперпрессованные элементы желтого цвета, а «лицо дровницы» окантовывается специальными отделочными элементами.

как сделать камин из кирпича с мангалом фото как сделать камин с дровницей своими руками фото  Между этими рядами закладывается красный печной кирпич. Кладка дровницы осуществляется на обычный цементный раствор.

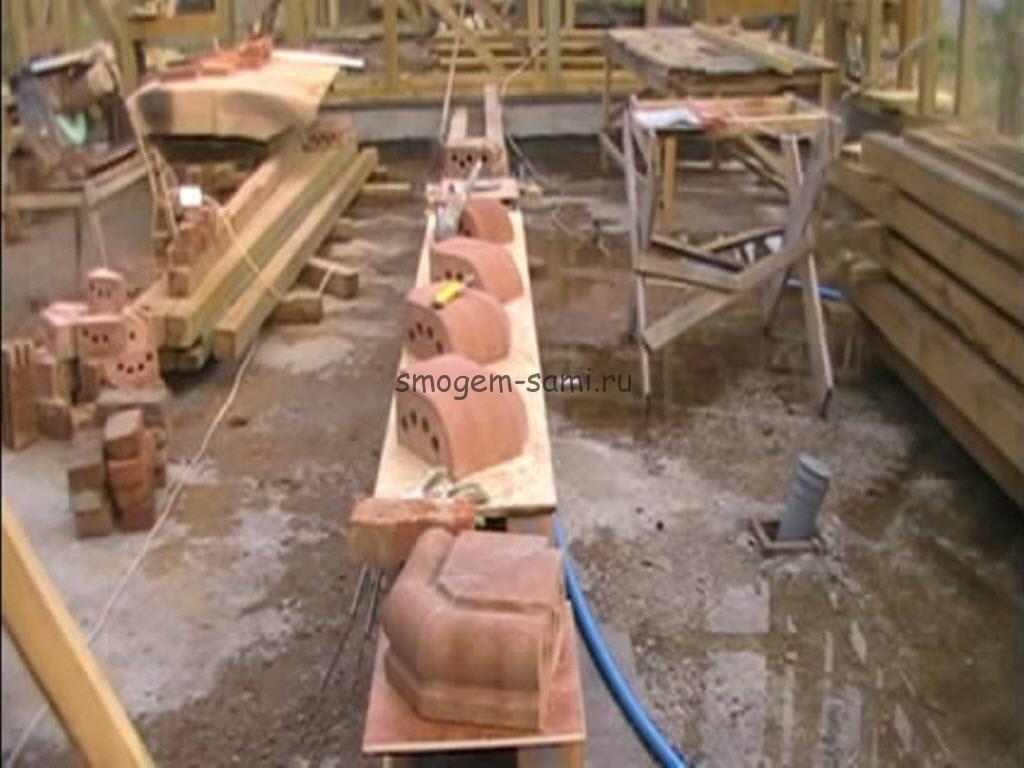

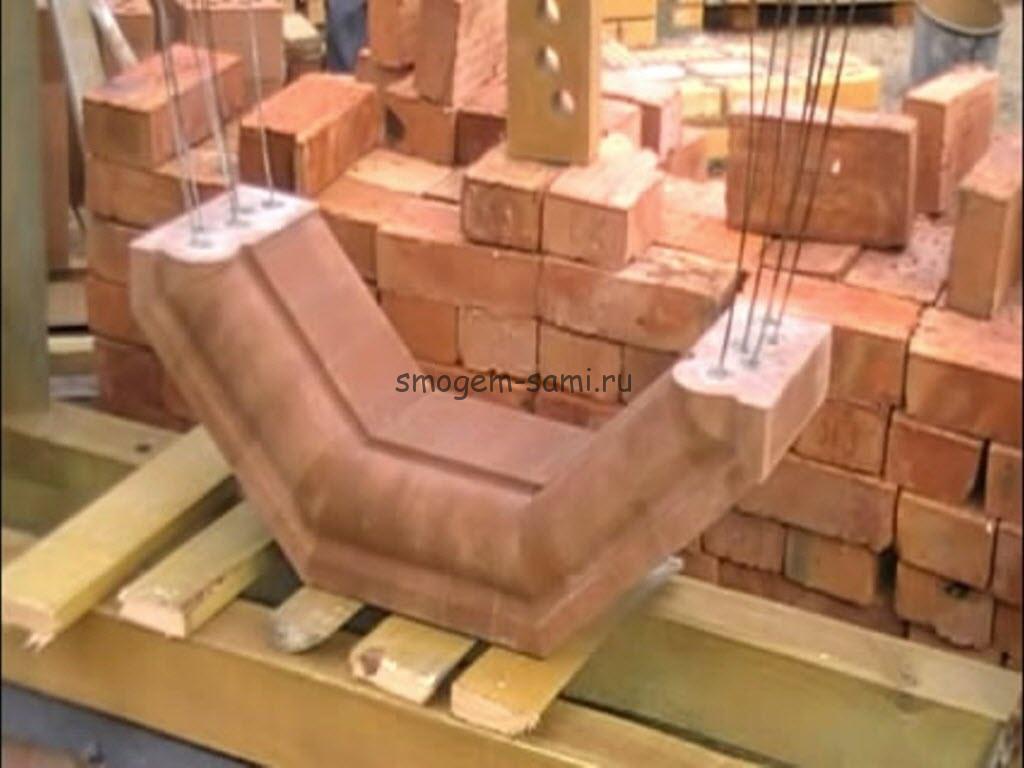

 3. Правильно выложить камин без грамотного сооружения топки невозможно. Прежде, чем приступить к кладке, специальным образом делается перекрытие. Вначале на сухую собирается декоративный слой из пустотелых гиперпрессованных элементов горизонтальной окантовки, внутрь которых вставляется проволока (катанка 3 мм).

 Проволоку по длине вымеряют так, чтобы выглядывающие края заходили в следующий элемент наполовину. Затем в отверстия заливается раствор цемента и клея ПВА, замешиваемый до консистенции текучей сметанообразной массы, который высыхает в течение 12 часов. После высыхания раствора на проволоку надевается следующий элемент и повторяется процесс заново. Таким образом, фиксируя элемент за элементом, на земле собирается полный декоративный пояс.

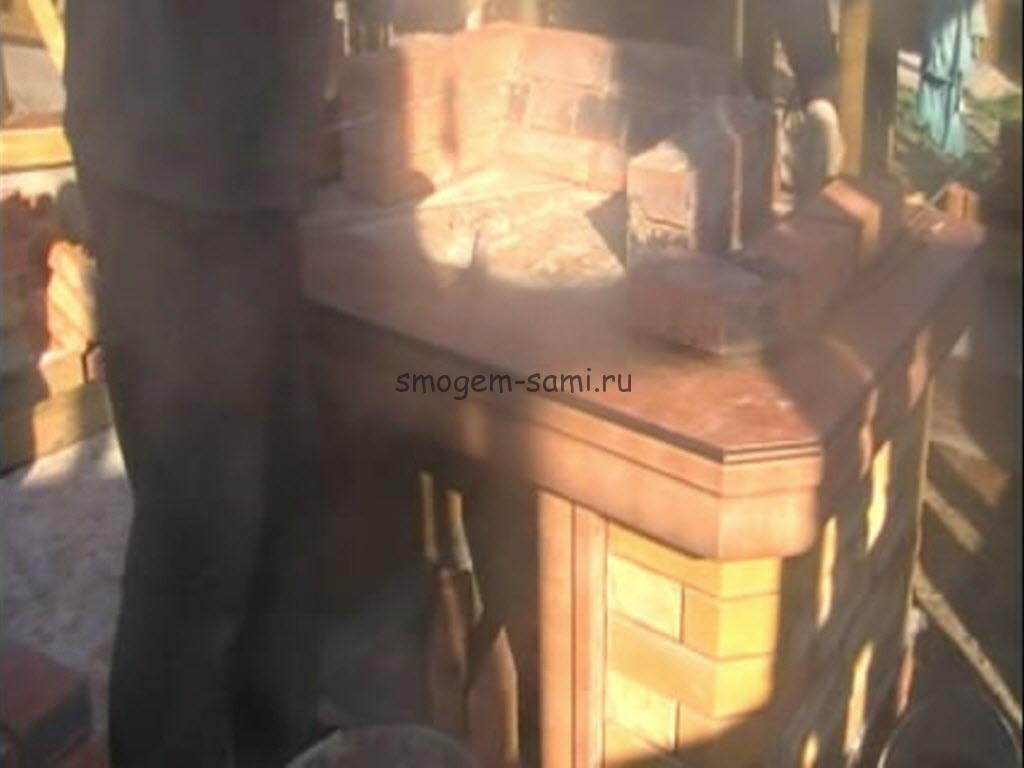

 Пока пояс схватывается, на стены дровницы монтируется арматурный пояс из прутьев диаметром 10 мм, который снизу заделывается опалубкой из металлической пластины. Для заливки перекрытия используется раствор, приготовленный из воды и мертеля алюмосиликатного МШ-36. Затем подсохший декор в сборе устанавливается на стены дровницы и тщательно выставляется по уровню. На дно топки в один ряд укладывается печной кирпич и снова заливается раствором, основой которого являлся мертель МШ-36. В результате верхняя кромка перекрытия становится практически в один уровень с верхней полочкой декоративного пояса. Для укрепления (высыхания) этой жаростойкой конструкции отводятся два дня. Когда перекрытие подготовлено, приступаем к кладке стен топки и наружных стен. И там и там используется красный печной кирпич. Между стенами делаются воздушные пазухи.

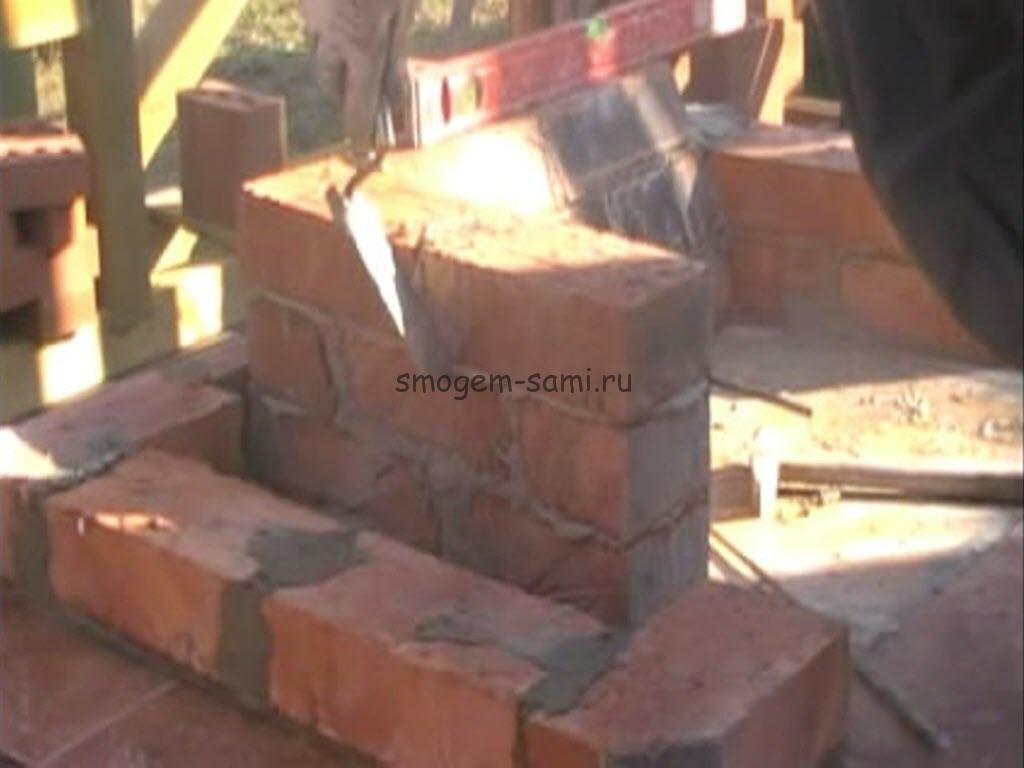

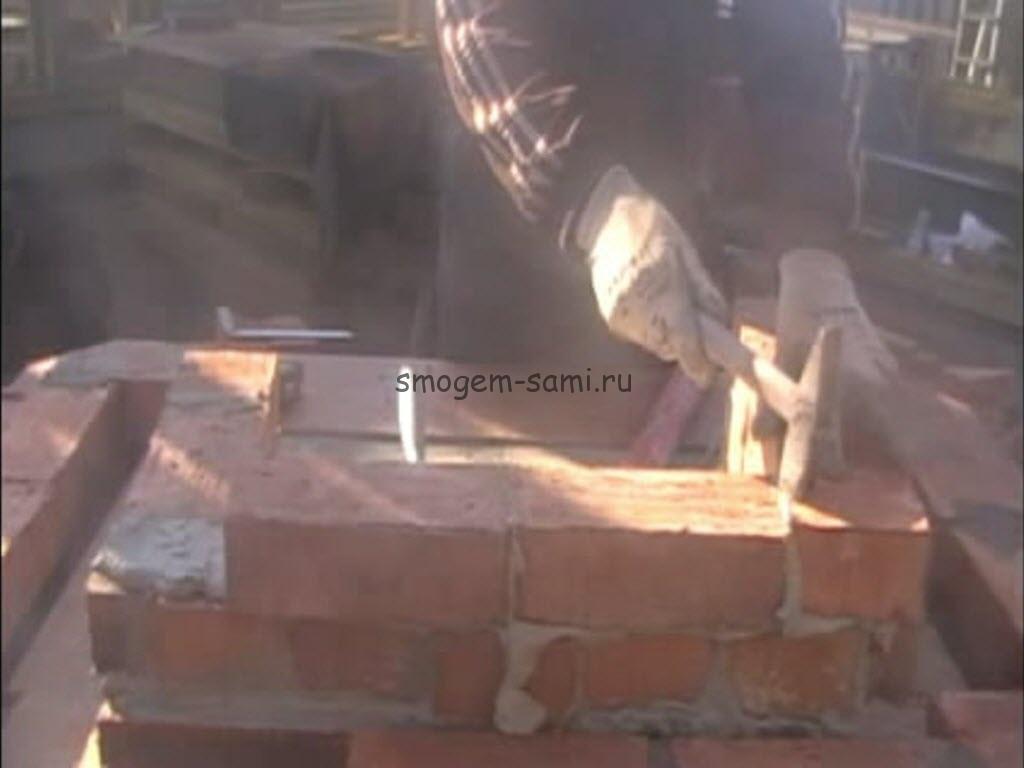

как правильно выложить камин фото как сделать камин из кирпича с дровницей как сделать камина из кирпича с мангалом фото  Стены топочной кладутся на мертель, а наружные стены на обычный цементный раствор. Заднюю стенку топки делают слегка наклонной, над которой монтируется дымовой зуб.

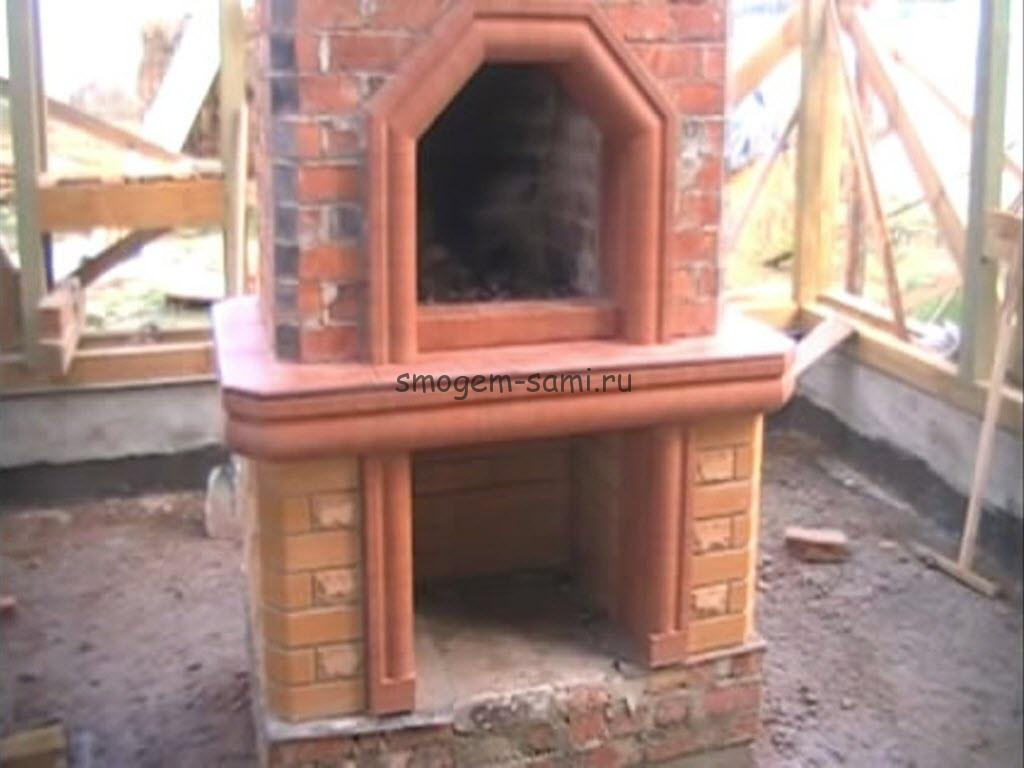

камин как сделать из кирпича с мангалом фото  Таким образом, положено 11 рядов и сверху укреплен декоративный пояс (каминная доска), который одновременно служит основой для кладки дымохода далее. Наружную часть топки также облагораживают декоративными элементами.

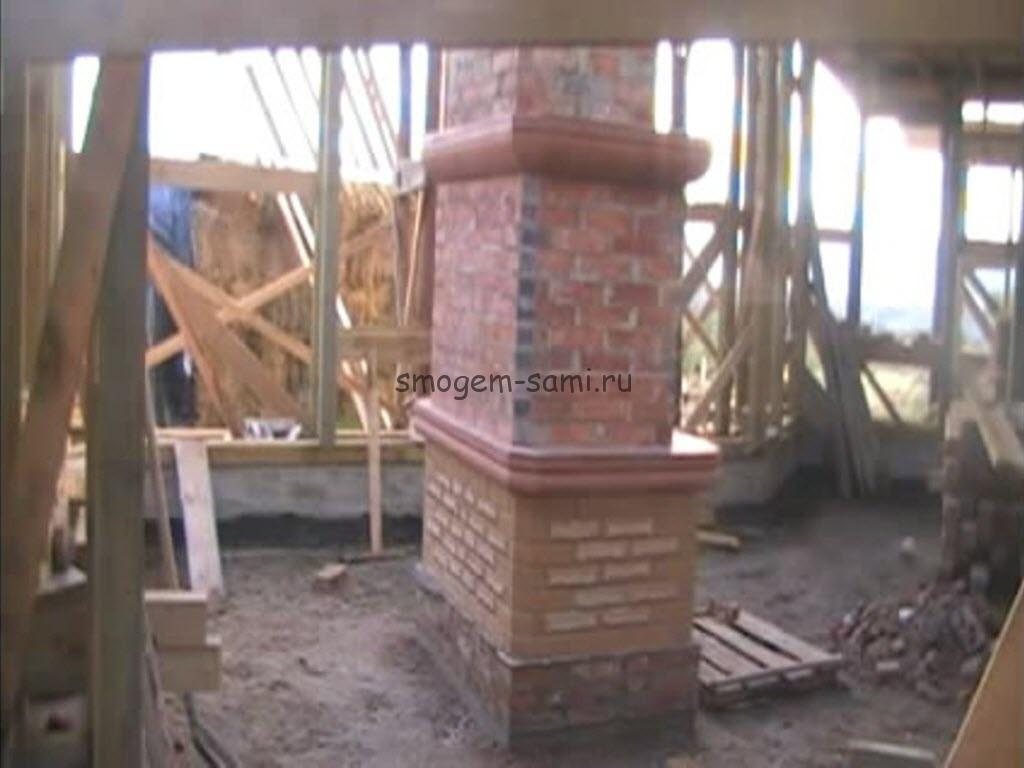

камин с мангалом как сделать фото  4. Дымоход выкладывается из рядового красного кирпича на цементный раствор.

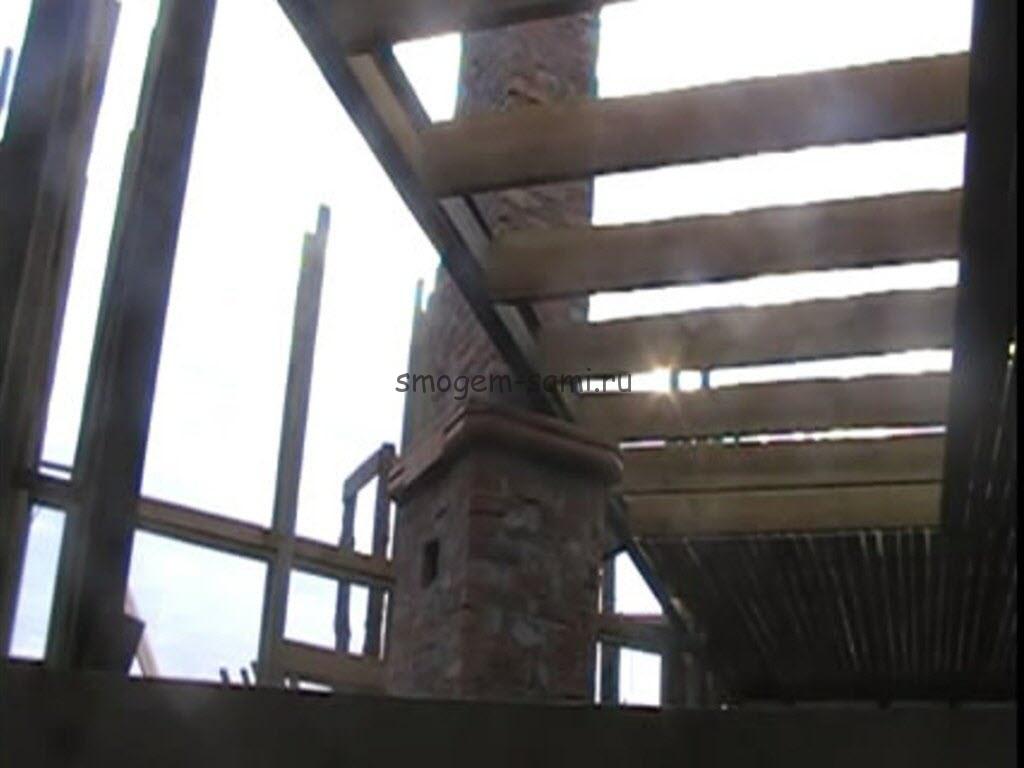

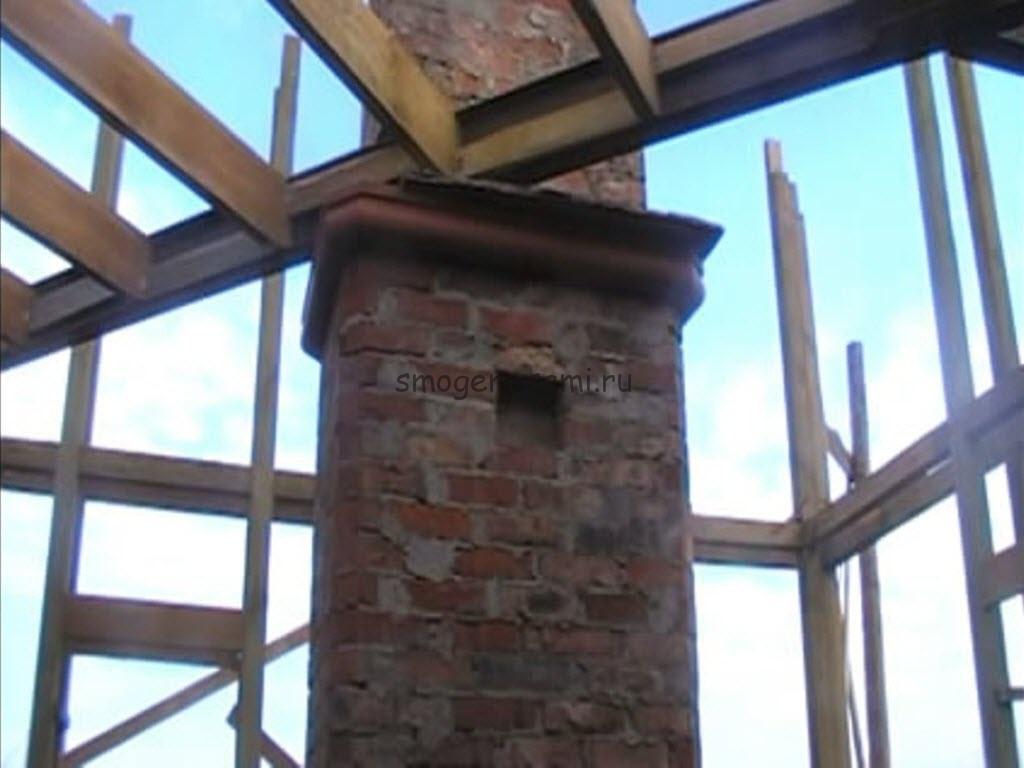

как правильно выложить камин своими руками  Недалеко от перекрытия второго этажа устанавливается двухстороннее окно для прямого доступа внутрь дымохода для чистки сажи.

как правильно выложить камин как сделать камин из кирпича своими руками  Выше, недалеко от крыши второго этажа, но в пределах досягаемости, делается задвижка, которая позволит перекрывать доступ холодного воздуха. Когда дрова в топке прогорят и камин потухнет, перекрытие задвижки отсечёт поступление холодного воздуха с улицы по дымоходу.

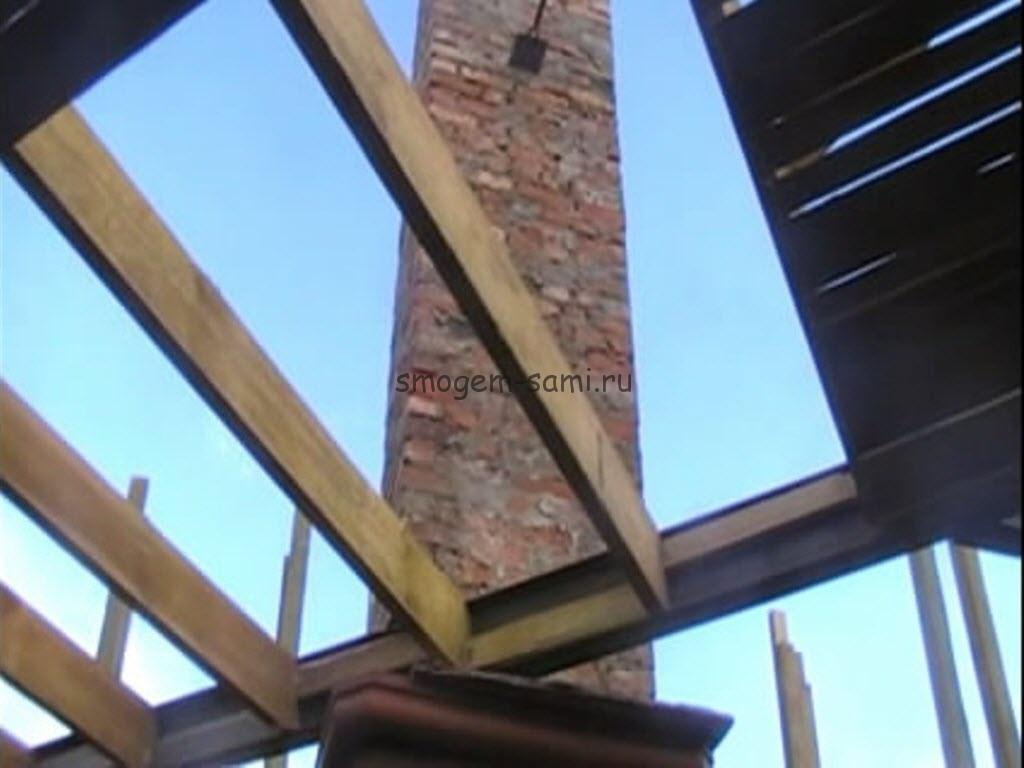

камин как сделать фото  На крыше вокруг дымохода обустраивается небольшой конёк для предотвращения попадания талого снега или дождя с трубы.

как сделать камин из кирпича с мангалом и с дровницей фото  По завершению строительства дома во время отделочных работ камин и дымоход покрываются слоем глиносодержащей штукатурки.
