Asus X502C. Разборка, чистка от пыли, замена аккумулятора и жесткого диска

Asus X502C. Разборка, чистка от пыли, замена аккумулятора и жесткого диска

Просмотров: 11 318
0

 Для начала немного предыстории. Ко мне данный ноутбук попал после того, как на него пролили газировку. И после предварительного осмотра стало понятно, что разборка Asus X502C неизбежна. Причина тому – не определялся в BIOS жесткий диск. Плюс надо было очистить все внутреннее пространство от липкой жижи и заодно решить проблему громкой работы, сопровождающейся приличным нагревом корпуса. ASUS X502C разборка  Итак, давайте перейдем, непосредственно к тому, как разобрать ноутбук Asus X502C. Сделать это не так уж и сложно. Для начала выключаем ноутбук, отсоединяем блок питания, складываем крышку и переворачиваем его кверху дном. На картинке ниже помечены все болтики, которые необходимо выкрутить. Всего их будет 11 штук. разборка ASUS X502Cкак разобрать ASUS X502C  Положите выкрученные болтики в отдельную кучку, чтобы в последствии не перепутать их с другими, которых будет предостаточно. Далее ставим ноутбук на дно и открываем экран. Дальнейшая разборка Asus X502C будет выполняться именно в таком положении. Снятие верхней панели осуществляется вместе с клавиатурой. Для этого потребуется плоская отвертка. С её помощью аккуратно поддеваем панель с любого края так, чтобы раздался небольшой щелчок. Он будет свидетельствовать о том, что фиксатор отошел. ASUS X502C как разобрать  Далее можно аккуратно снимать панель уже руками. Но гораздо проще просто провести плоской отверткой вдоль все лицевой стороны. При этом все фиксаторы, расположенные с лицевой стороны, легко раскроются и панель без проблем отойдет. А боковые и тыльные фиксаторы сами откроются при дальнейшем поднятии панели. Следует заметить, что подобный способ открывания никак не повлияет на внешний вид. Места соединения дна и панели с клавиатурой изготовлены с применением прорезиненного слоя, которые не так уж и легко деформировать. разборка ASUS X502C  Итак, лицевая сторона открыта. Но не стоит сразу стараться снимать её полностью, так как к этой панели подходят шлейфы питания с клавиатурой и от тачпада. ASUS X502C разбор  Поэтому прежде чем снимать панель, отключаем шлейфы. Для этого просовываем руку и отстегиваем фиксирующие защелки. ASUS X502C  Все. Панель можно полностью снимать. Для выполнения такой операции больше ничего не мешает. Разборка Asus X502C, если требуется добраться только до этого уровня завершена. Далее можно выполнять другие более мелкие операции. ASUS X502C как разобрать  Замена аккумулятора Asus X502C

 Если требуется замена батареи ноутбука Asus X502C, то сначала следует выкрутить фиксирующие её винты. замена аккумулятора ASUS X502C  На иллюстрации ниже показана клемма подключения аккумулятора к материнской плате. ASUS X502C замена аккумулятора  Отключаем её, слегка потянув вверх. замена батареи ASUS X502C  Теперь можно извлечь аккумулятор. Для этого его сначала подтягиваем на себя, а после под небольшим углом вверх. ASUS X502C замена батареи  Аккумулятор извлечен. замена аккумулятора ASUS X502C  Замена жесткого диска Asus X502C

 Здесь все просто. Откручиваем 4 винта крепления жесткого диска к корпусу и извлекаем его. замена жесткого диска ASUS X502C  Чистка от пыли Asus X502C

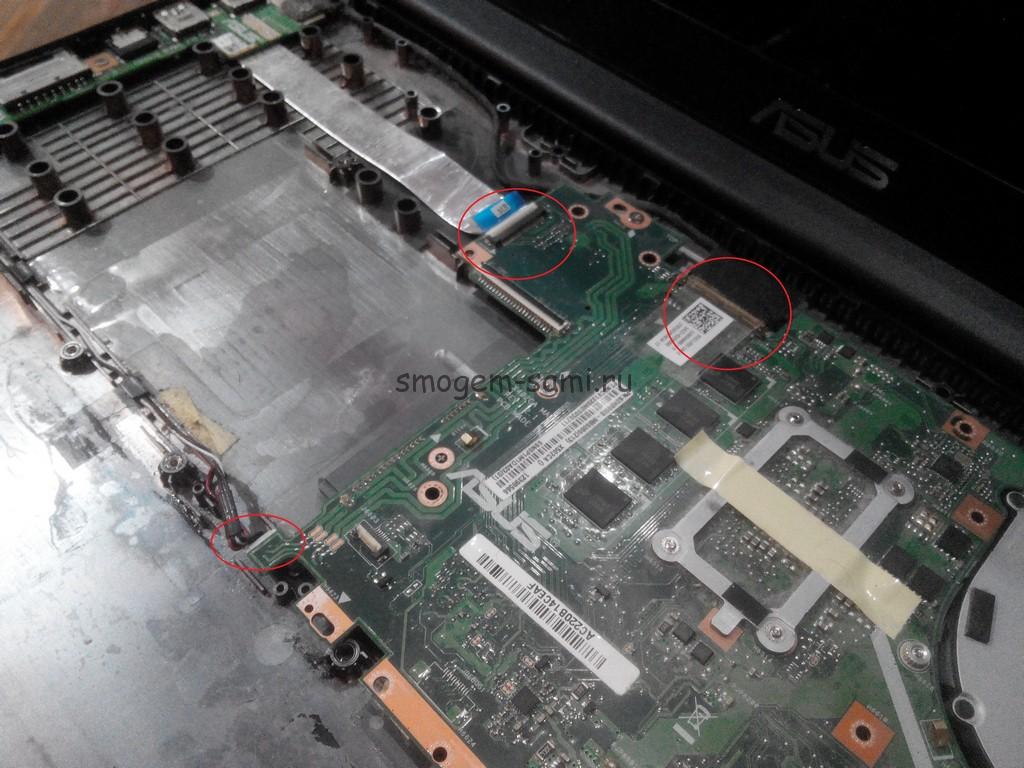

 Чистка системы охлаждения и/или замена термопасты требуется в том случае, если ноутбук сильно нагревается или даже перегревается. В случае с Asus X502C, чтобы добраться до системы охлаждения, необходимо полностью снять материнскую плату. Т.е. все предыдущие шаги должны быть выполнены. разборка ASUS X502C  Далее необходимо отключить шлейфы, подключенный к материнской плате. разобрать ASUS X502C  И откручиваем финты крепления материнской платы к корпусу Asus X502C ASUS X502C разобрать  Снимаем материнскую плату ASUS X502C чистка от пылиПеревернув её, можно увидеть винты фиксирующие, кулер и радиатор системы охлаждения. чистка от пыли ASUS X502C  Откручиваем их. Отключаем питание кулера и снимаем всю систему охлаждения. Наша разборка Asus X502C дошла до своей кульминации, так как дальше разбирать уже, по сути, нечего. замена термопасты ASUS X502C  Если есть в наличии термопаста, то лучше заменить старую на новую, чтобы в последствии избежать повторного разбора техники. Теперь разберемся с другой причиной перегрева ноутбука — это загрязнение каналов теплоотвода. К кулеру примыкает радиатор. Он крепится при помощи клейкой прорезиненной ленты. Его следует аккуратно отвести в сторону. чистка ASUS X502C  Дальше выполняется чистка Asus X502C от пыли. Для этого достаточно убрать скопившейся «валенок» при помощи кисти и продуть каналы. Также следует удалить пыль с самого вентилятора охлаждения процессора ноутбука. ASUS X502C чистка от пыли  Все, чистка Asus X502C завершена. И дальше можно приступать к обратной сборке ноутбука. Не забываем при этом подключать все шлейфы и закручивать все винтики. Иначе может потребоваться повторная разборка Asus X502c. разборка ASUS X502Cзамена жесткого диска ASUS X502CASUS X502C как разобратькак разобрать ASUS X502C  Вот и все, что следует знать о том, как разобрать Asus X502C для последующей чистки или замены комплектующих.
